關于不銹鋼異形相信在大家眼里一點都不陌生，因其在我們的生活中隨處可見，不銹鋼異形折彎加工件外表美觀具有藝術性造型，經過刨剪折彎把彩色不銹鋼板加工成門套、不銹鋼制品屏風工程裝飾，給予我們的生活帶來不少便利，不銹鋼異形折彎加工不僅防腐、抗氧、環保具有可回收再制造等價值，那么不銹鋼板異形折彎加工到底有哪些要點優勢呢，下面由鑫聚折彎加工廠一起來了解下吧。

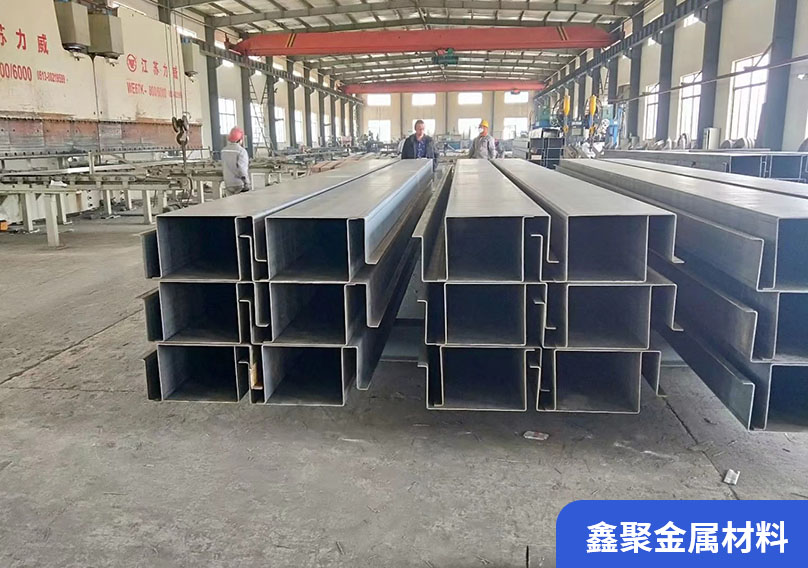

一、不銹鋼板異形折彎加工對比優勢

1、不銹鋼異形不褪色不掉色。不銹鋼有色制品的顏色是成品在高真空環境下通過物理反應，高溫電離惰性氣體發生顏色沉積在產品表面，附著力是普通的油漆的100倍，抗劃傷，可以在室內環境下永不褪色掉色。

2、不改變不銹鋼原本表面光澤度。常見的油漆工藝雖然有很多種顏色，但是會覆蓋掉原本不銹鋼表面的紋路或者光澤度，而鍍色不僅不會，甚至通過鍍色后的產品光澤會更加明顯，晶瑩剔透。

3、不銹鋼不生銹不氧化。普通的鐵質產品就算做了油漆時間過不久也會生銹；普通的鋁制和銅質產品時間長了會被氧化，鋁會產生一點點的黑點，銅會產生銅綠。而不銹鋼不會，304材質的不銹鋼表面有一層無色透明的鉻氧化物保護層，好像一張肉眼看不見的保鮮膜，防止空氣中的水汽和氧氣腐蝕不銹鋼表面，所以不會生銹不會氧化，不銹鋼在做了鍍色工藝后防護效果更佳。

4、不銹鋼防火防腐蝕。通常木制品著火點較低，容易著火，有安全隱患，所以建議裝修盡量少用木頭，另外普通的木制品遇水會腐爛，甚至會有蟲子從木頭里面爬出來；不銹鋼是經過高爐里面軋制出來的所以防火，另外不銹鋼的抗銹能力好保證了防腐。

5、不銹鋼異形加工要點5、不銹鋼硬度好不破裂。通常有許多設計會用到藝術玻璃這個裝飾制品，也會被用作于屏風，可是經不起碰撞，甚至玻璃還會自爆，安全隱患很大。而不銹鋼則不一樣堅韌無比的鋼是一切切削工具的材料。

二、不銹鋼板異形折彎加工要點由于不銹鋼本身屈服點高，硬度高，冷作硬化效應顯著，不銹鋼板進行大型折彎加工時其特點如下：

要點1：不銹鋼板異形加工因導熱性比普通低碳鋼差，延伸率低，導致所需變形力大；

要點2：不銹鋼板異形加工料在折彎時與碳鋼相比有強烈的回彈傾向；

要點3：不銹鋼板異形加工相對于碳鋼由于延伸率低，折彎時工件折彎角R要大于碳鋼，否則有出現裂紋的可能；

要點4：由于不銹鋼異形加工硬度高，冷作硬化效應顯著因此在選擇壓彎刀具時要選擇熱處理硬度應達到60HRC以上的工具鋼，其表面粗糙度要比碳鋼的壓彎刀具高一個數量級。

根據以上特性，一般來說如果是不銹鋼板材加工的話單位尺寸越厚，那么我們所需要的折彎力度就越大，而且還會隨著不銹鋼板的厚度增大，在選擇折彎設備的折彎力度也應該是更大的；抗拉強度越大，延伸率越小，所需折彎力越大，折彎角應該越大；設計圖中板厚與折彎半徑對應情況下，根據經驗，一道彎工件的展開尺寸為直角邊相加減去兩個板厚，完全可以滿足設計精度要求，根據經驗公式計算展開量可簡化計算過程大大提高生產效率；材質的屈服強度越大，彈性回復量就越大，為獲得折彎件90度的角度，所需壓刀的角度就要設計的越小。相對于碳鋼相同板厚的不銹鋼折彎角較大，這一點應特別注意否則會出現壓彎裂紋，影響工件強度。

三、不銹鋼板異形折彎加工的回彈的確麻煩。跟很多原因有關系

1.不銹鋼板異形折彎加工硬度：硬度越大，回彈越大。上次用了301-EH的料，回彈放到了14度

2.不銹鋼板異形折彎加工彎曲半徑料厚與料厚比：比值越大，回彈越大

3.不銹鋼板異形折彎加工中材料SUS301比SUS304回彈大，相同情況下，304比301回彈小2度。另外日本301比臺灣料回彈要大。

4.不銹鋼板異形折彎加工成型方式也有差異。一步成型的回彈比多次成型的回彈要大。

5.不銹鋼板異形折彎加工差多少度改多少度，而且要注意回彈有角度回彈和半徑回彈，具體情況具體分析了。 當然如果技師的技術好，他會錯位來調整，調整好后通知設計進行相應更改。一般每次移5條來試，這個就是靠技師的技術和經驗了。
